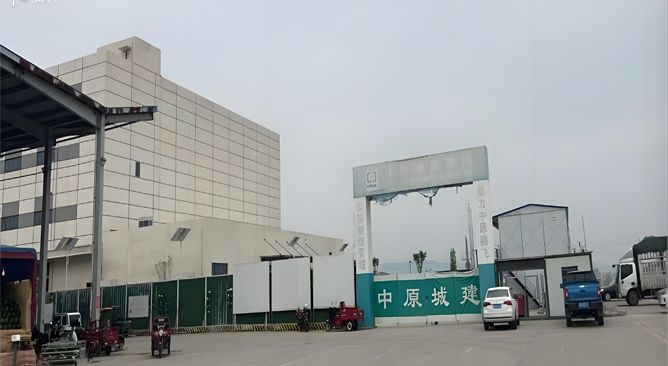

项目名称：许昌经济开发区产业园襄城冷链项目

项目地址：河南省许昌市襄城县群发农产品物流园

项目概况：襄城县辖10镇6乡，是一个典型的农业大县。县域设施蔬菜面积10万亩，林果种植面积5万亩，三樱椒种植面积15万亩，红薯面积20万亩。近年来，随着农产品产量的增加，群众对仓储保鲜设施的需求逐渐增加。2016年，经河南省农业厅、河南省财政厅批复，襄城县建设组装式冷藏库11座2100吨，投入使用后，控温效果好，储存时间长，效益明显。2021年，襄城县被农业农村部批准为全国农产品产地冷藏保鲜设施建设整县推进试点县，共确认38家建设主体，新建冷藏设施96个，总库容达11万立方米，涉及全县12个乡（镇）、34个村。通过实施农产品产地冷藏保鲜整县推进项目，年可增加农产品储存保鲜能力2.5万吨以上，年储存保鲜农产品增值2800万元以上。其中，可增储鲜薯1.8万吨、三樱椒0.3万吨、蔬菜水果0.4万吨，预计鲜薯储藏后每吨可增值1000元以上，共增值1800多万元；三樱椒每吨可增值2000元以上，全县共增值600多万元；蔬菜水果每吨可增值1000元以上，全县可增值400万元。

由于近些年农产品产地冷藏保鲜整县推进项目的顺利实施，襄城县根据实际需求及县域发展需要，该县多次被农业农村部确定为全国农产品产地冷藏保鲜项目建设整县推进实施县，目前，项目正在有序推进中。下一步，襄城县将把农产品冷链保鲜设施建设工作作为产业振兴的重中之重，大力打造红薯、辣椒等农产品特色品牌，推动建设生产基地和产品交易基地，加大对冷链物流、主体培育、品牌打造的扶持力度，保障冷链建设有序健康发展，带动农民增收致富，为乡村振兴奠定坚实基础。

通风解决方案：

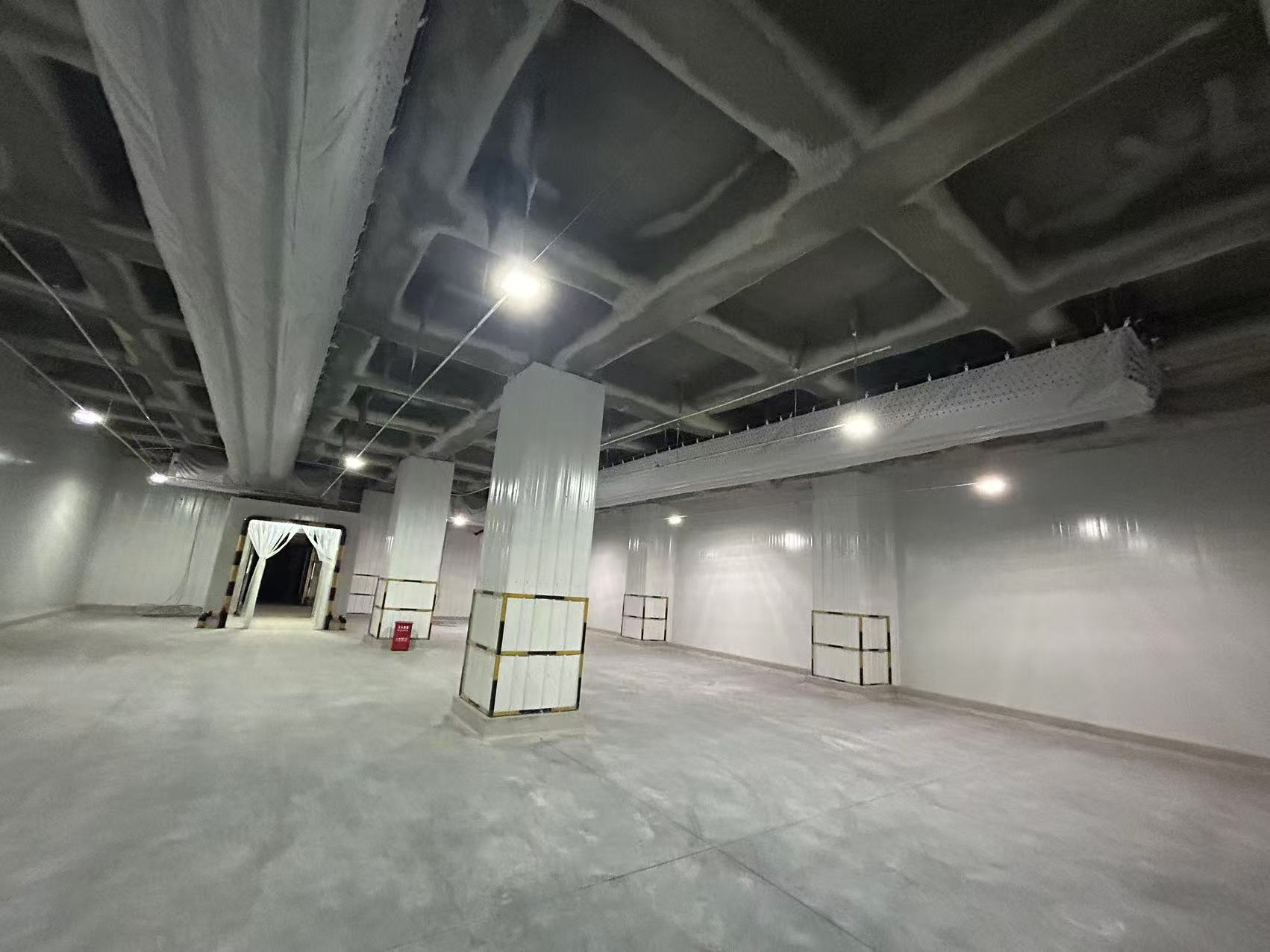

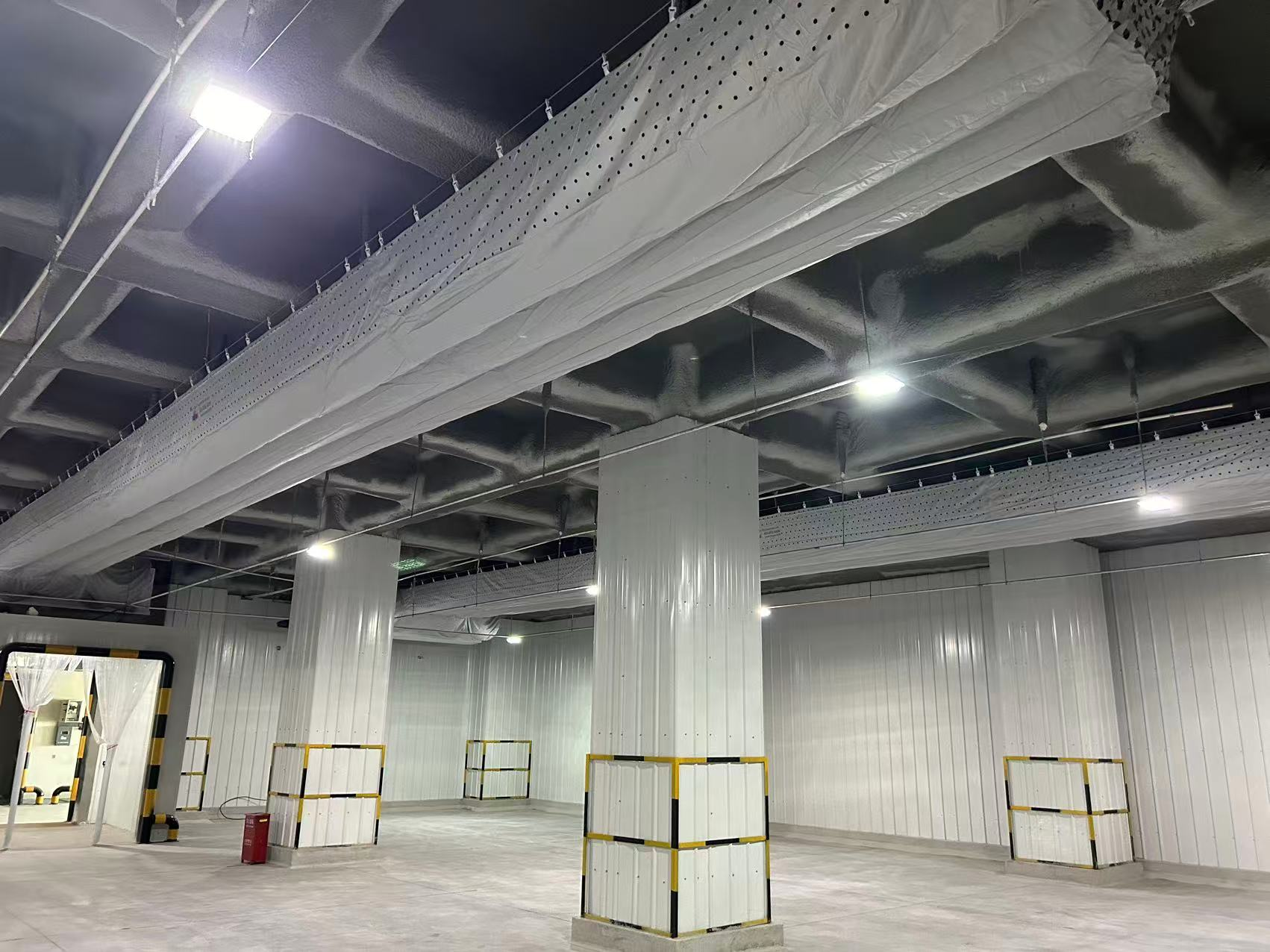

一．MultiXair织物风管送风系统设计：

1、采用MultiXair高渗透材质，防止系统表面结冰结霜。

2、冷风机由多台风机并联组成，送风时，有气流相互冲击扰动现象，为减少冲击，稳定系统风压，与冷风机连接部分设计织物静压箱，静压箱射流出风，静压箱内风速低于风管风速，将部分动压转化为静压，使系统送风更加稳定均衡,有静压箱作为缓冲部分，也可以避免化霜后残留化霜水吹向风管从而吹向物料，为方便系统除冰，静压箱设计为独立部件，与冷风机风扇连接、风管连接均采用拉链；

3、采用MultiXair-S系列矩形织物风管；

4、采用多排钢丝绳悬挂系统，吊挂点在12点多排,贴顶吊挂，末端处设置吊挂点，拉伸固定防止风机启停时末端移动；

5、静压箱风速控制在4~6m/s，织物风管系统入口风速控制在8~10m/s；

6、送风模式为侧面孔口多排角度水平方向送风，气流主要以水平方向覆盖，孔口以S型交叉排列方式开孔设计，底面以渗透形式送风，送风覆盖面更广，气流不直接吹向物料，有效减少食品类物料干耗，具体见送风示意图；

7、织物风管系统入口段套在冷风机出风口并紧箍连接；

二、安装要求

1、MultiXair织物风管系统安装应在室内空气处理机组及其他设备安装完成，且场地清理干净之后进行，安装过程中，施工人员需佩戴干净手套，施工工具保持洁净 ，以保证安装后的织物风管系统有良好的外观。

2、入口处安装：冷风机送风口需设置外伸圆形连接筒，织物风管系统入口直接套在连接筒外表面，由紧箍带拉紧固定(严禁在表面钻孔拉铆钉固定)，为方便施工，织物空气系统入口应比连接筒直径大20mm，为防止织物风管系统脱落，连接筒末端处需设置5mm圆滑翻边。

3、钢丝绳系统安装：采用5mm包塑钢丝绳，6#锁扣，10#花篮螺栓，在织物风管系统3点及9点及12点多排方向各设置一条悬挂钢丝绳，测量实际安装位置，先拉伸水平方向主钢丝绳，在末端处用紧线器拉紧固定，再由竖直方向每隔5米设置一组竖直吊挂点，防止中间部分下垂，安装织物风管系统后，调节两端花篮螺栓及竖直钢丝绳，使整体高度一致，每处钢丝绳固定节点最少设置两个锁扣，防止钢丝绳松脱。

4、在MultiXair织物风管系统安装之后，通风调试，看系统是否平顺运行，有无抖动，旋转调节入口处使系统保持正角度，调节不平整处挂钩等，使系统自然平顺。

5、MultiXair织物风管系统调试调节完成后，将末端处挂钩用锁扣固定。

6、MultiXair织物风管系统所有拉链接头处均位于12点钟（上平面中心）位置。

7、MultiXair织物风管系统每条送风系统由多段组成，每段有各自编号，需按照每段编号连接，禁私拼接。

MX织物风管系统积累了各种类型项目的设计、实施经验，并总结出多套针对不同场所的安装方法。
