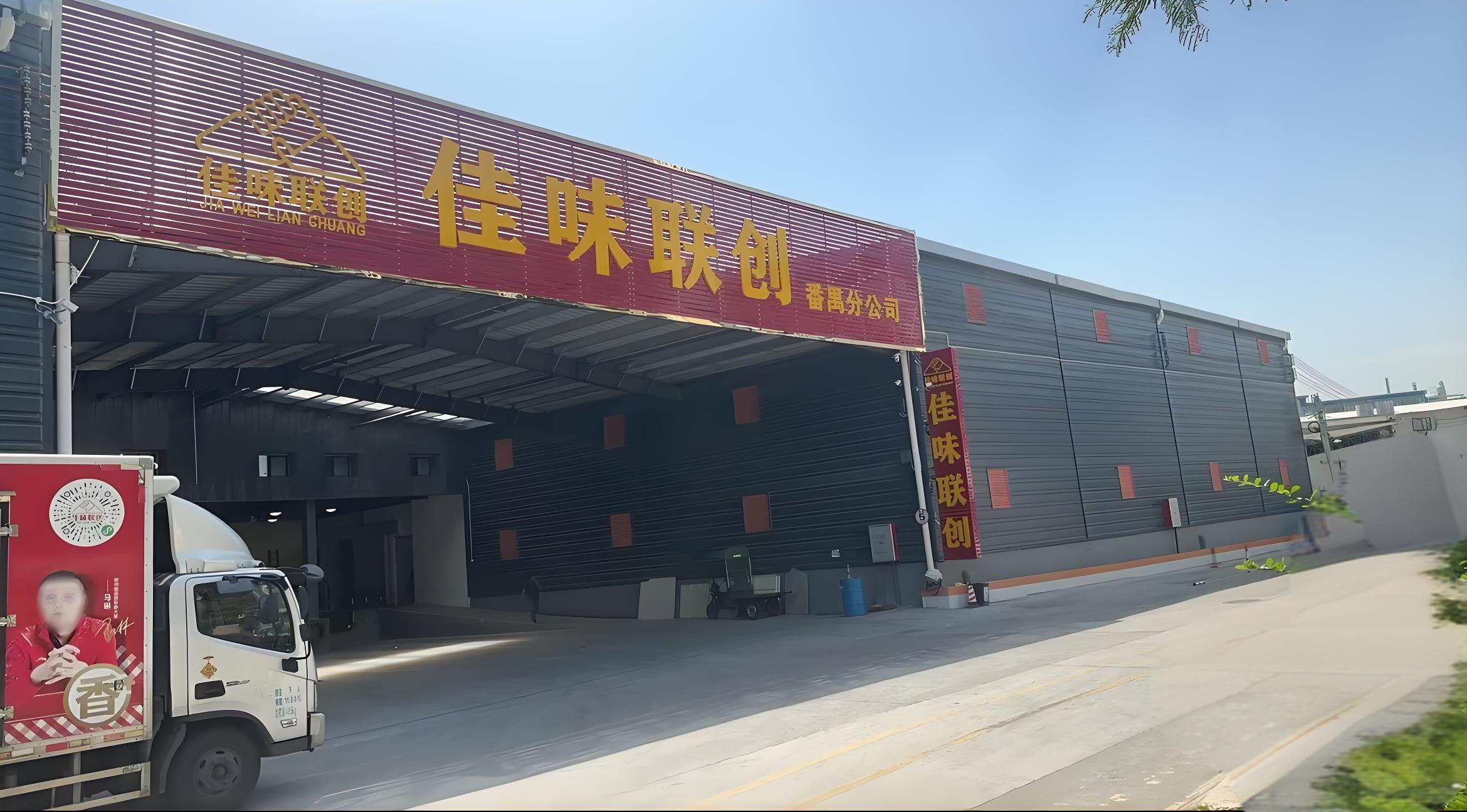

项目名称：广州佳味联创食品番禺分公司冷库项目

项目地址：广东省广州市番禺区小罗村工业区进村南街3号

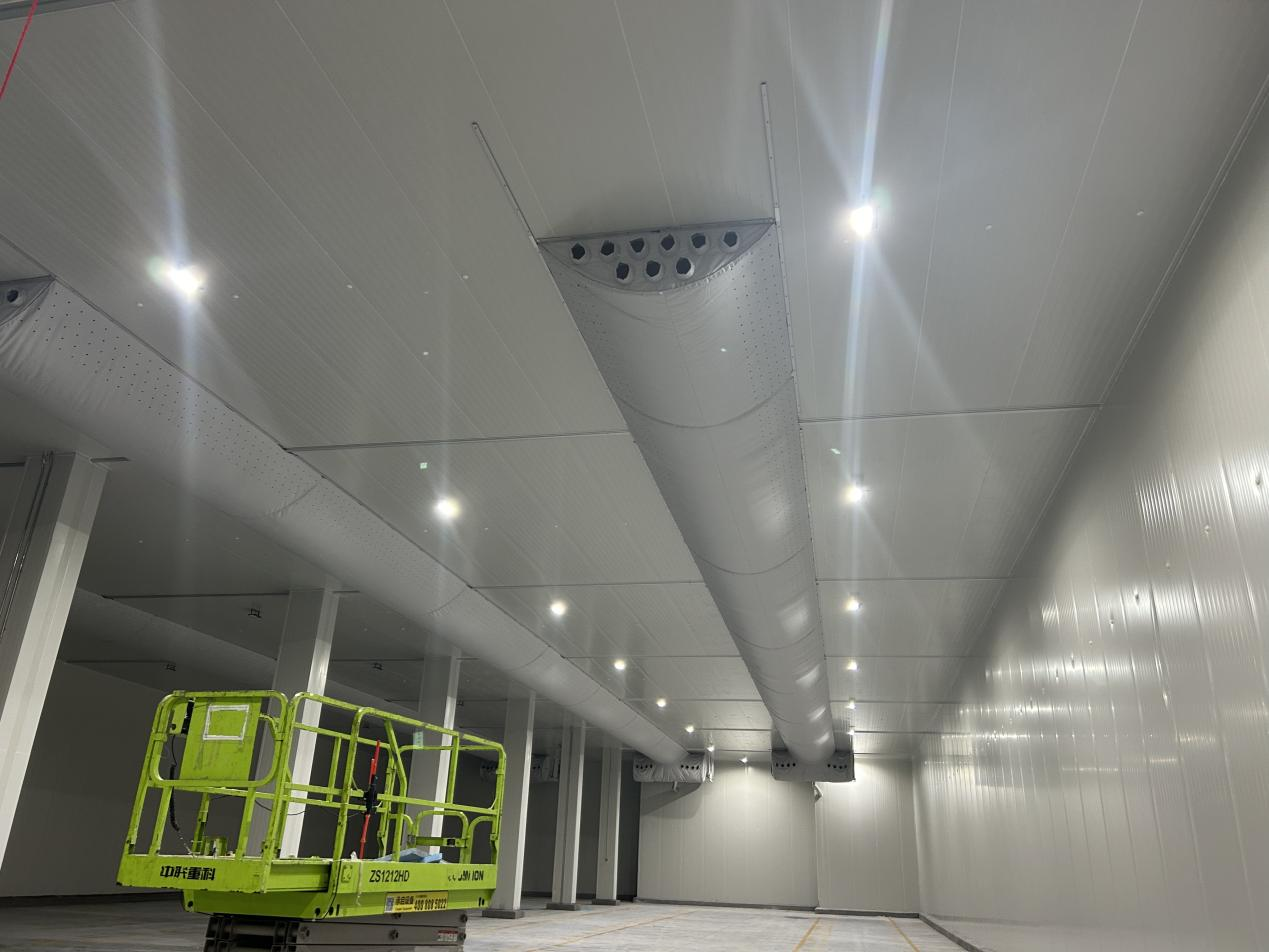

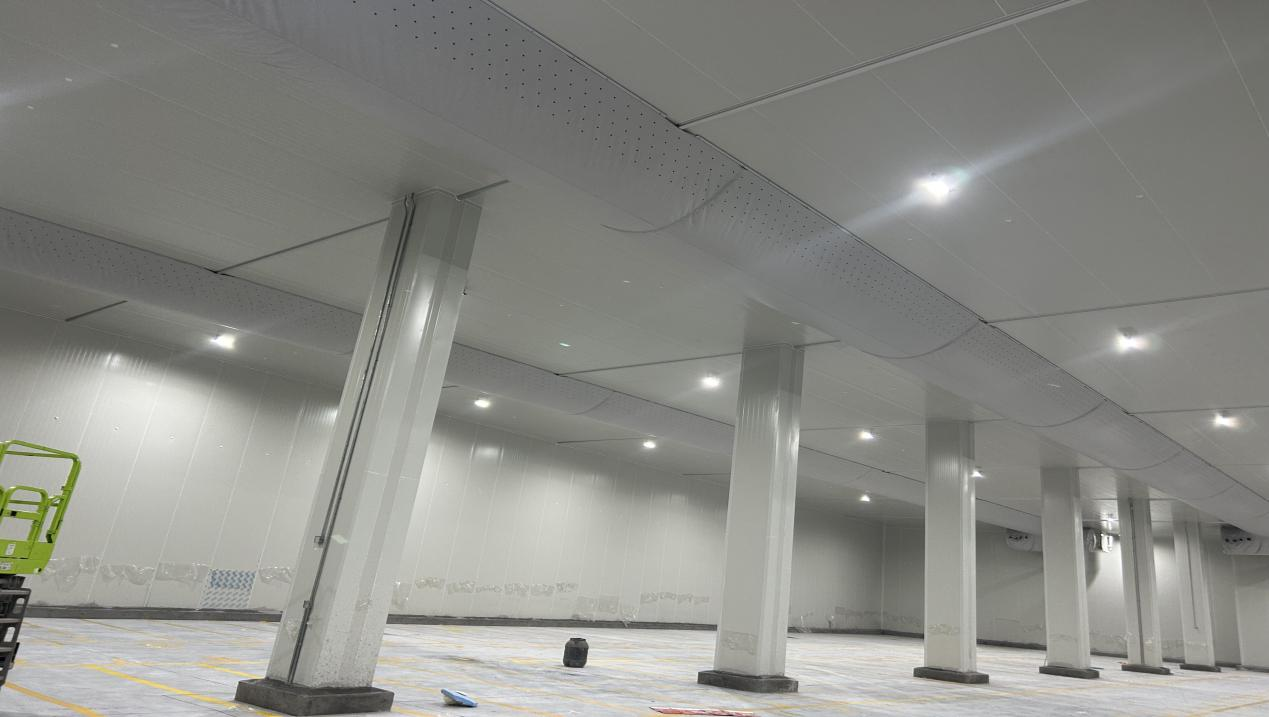

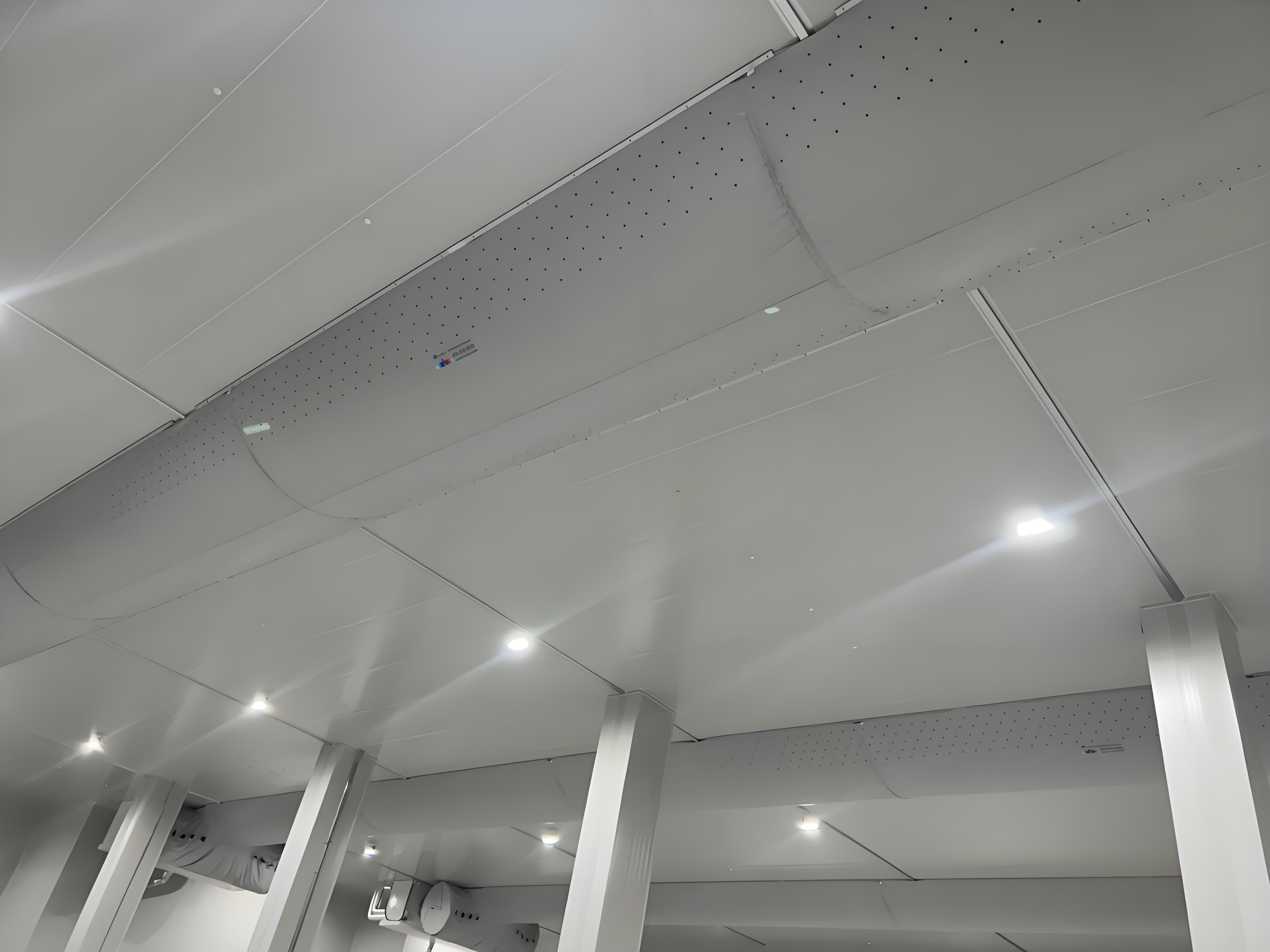

项目概况：广州市佳味联创商贸有限公司是一家成立于2016年11月的食品类公司，主要经营范围包括预包装食品批发和零售;散装食品批发和零售;冷冻肉批发;冷冻肉零售;水产品批发;水产品零售。广州市佳味联创商贸有限公司在番禺分公司建设了一个小规模冷库，该冷库的顶部结构采用单层大跨度的钢结构，冷库房间顶部和周围墙体是200mm厚度的聚氨酯保温库板，在广东地区此类冷库比较普遍见到，在寸土寸金的广州市区实用性很高，故此项目选择了可以贴库板顶安装的半椭圆形MX织物风管，在现场的使用场景如下：

通风解决方案：

一．MultiXair织物风管送风系统设计：设计范围为冷藏库冷风机机组织物空气分布系统设计。

1、采用MultiXair高渗透材质，防止系统表面结冰结霜。

2、冷风机由多台风机并联组成，送风时，有气流相互冲击扰动现象，为减少冲击，稳定系统风压，与冷风机连接部分设计织物静压箱，静压箱内风速低于风管风速，将部分动压转化为静压，使系统送风更加稳定均衡,有静压箱作为缓冲部分，也可以避免化霜后残留化霜水吹向风管从而吹向物料，为方便系统除冰，静压箱设计为独立部件，与冷风机风扇连接、风管连接均采用拉链；

3、采用MultiXair-S系列D-shape半椭圆形织物风管系统；

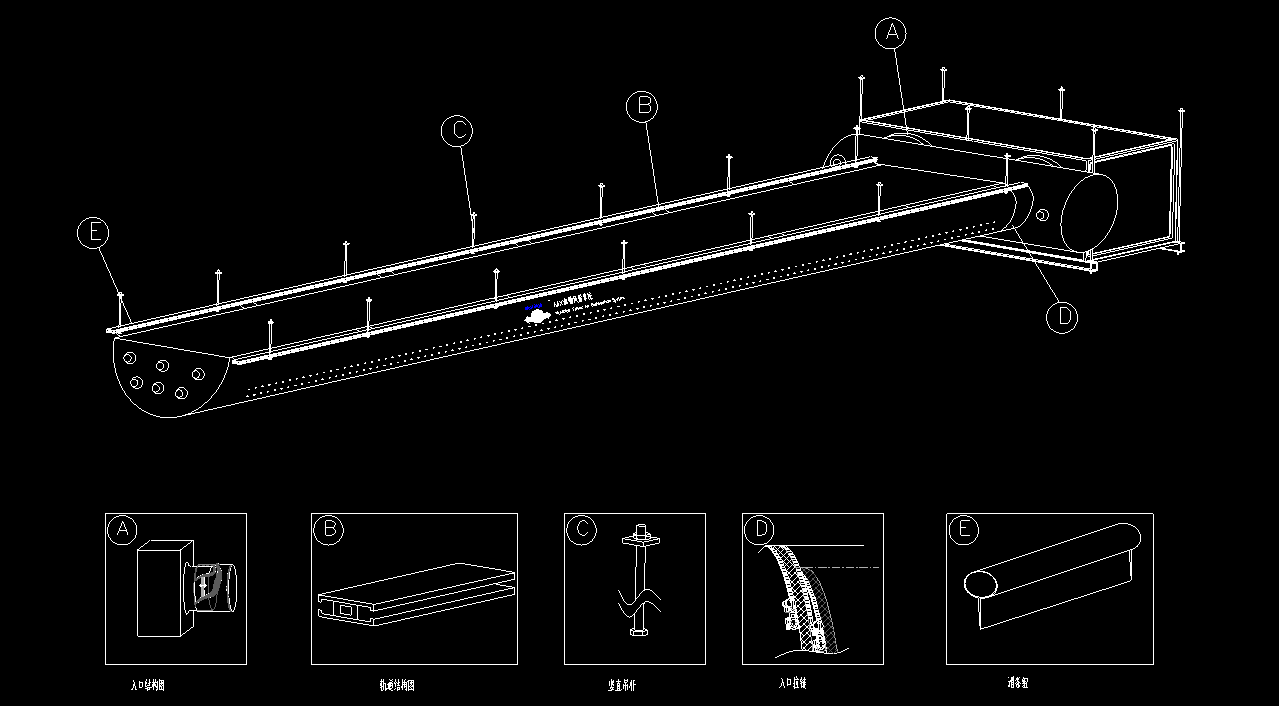

4、采用双排轨道悬挂系统，织物风管系统在3点9点设置滑条组，轨道安装好之后将滑条送入轨道内槽即可，末端处单独设置轨道固定，防止风机启停造成系统移动；

5、静压箱风速控制在4~6m/s，织物风管系统入口风速控制在8~10m/s；

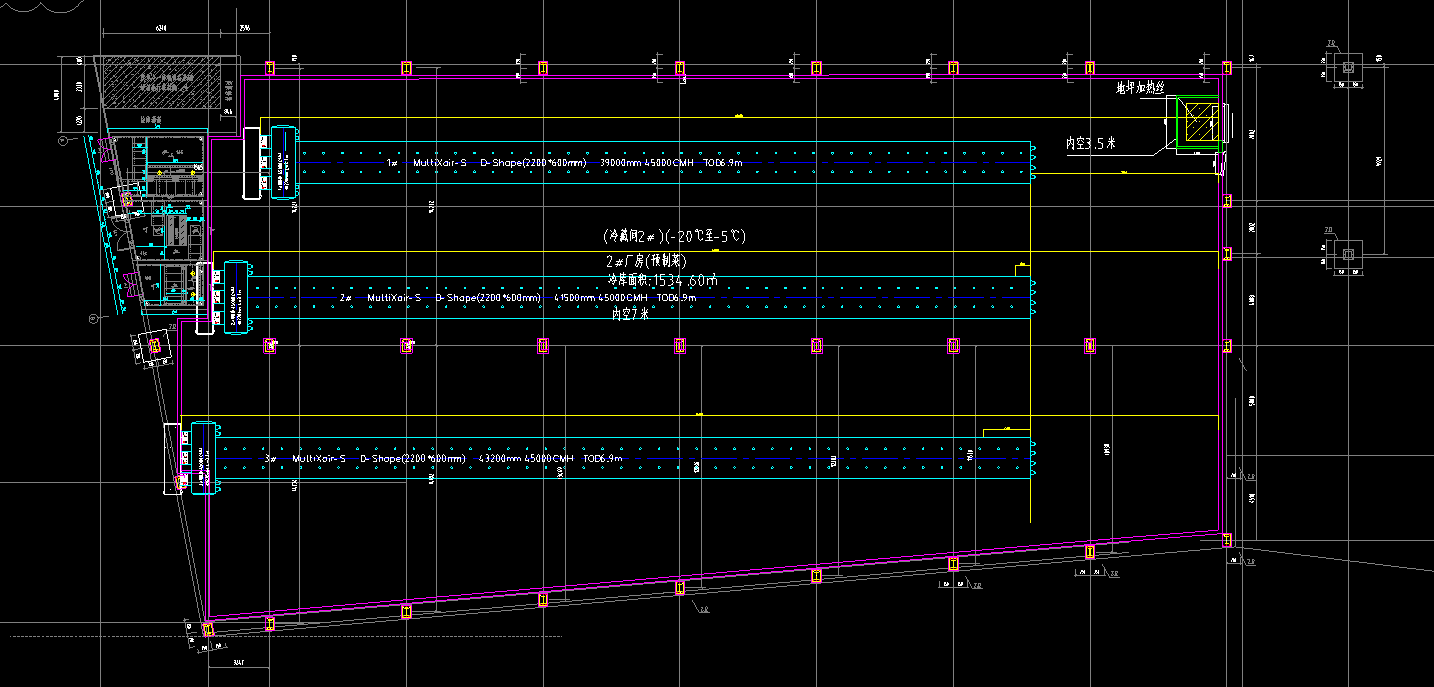

6、送风模式为渗透送风和孔口送风的方式，孔口以S型交叉排列方式设计，末端设置射流喷口，送风覆盖面更广，为避免冷风直吹物料造成干耗，孔口角度设计在55~85度，因输送冷风温度较低，防止冷风直吹人员有不舒适感，地面1.5米处风速设计为0.2m/s,具体见送风示意图；

二、安装要求

1、MultiXair织物风管系统安装应在室内空气处理机组及其他设备安装完成，且场地清理干净之后进行，安装过程中，施工人员需佩戴干净手套， 施工工具保持洁净 ，以保证安装后的织物风管系统有良好的外观。

2、入口处安装：冷风机送风口需设置外伸圆形连接筒，织物风管系统入口直接套在连接筒外表面，由紧箍带拉紧固定(严禁在表面钻孔拉铆钉固定)，为方便施工，织物空气系统入口应比连接筒直径大20mm，为防止织物风管系统脱落，连接筒末端处需设置5mm圆滑翻边。

3、轨道系统安装：采用无缝拼接轨道，在织物风管系统3点及9点方向各设置一条悬挂轨道，测量实际安装位置，平行安装两条轨道，轨道上方每隔2米设置一组固定点。

4、在MultiXair织物风管系统安装之后，通风调试，看系统是否平顺运行，有无抖动，旋转调节入口处使系统保持正角度，调节不平整处轨道滑条等，使系统自然平顺。

5、MultiXair织物风管系统调试调节完成后，安装末端处轨道，将末端段穿入轨道固定。

6、MultiXair织物风管系统所有拉链接头处均位于3点钟位置。

7、MultiXair织物风管系统每条送风系统由多段组成，每段有各自编号，需按照每段编号连接，严禁私自拼接。

MX织物风管优势：

材料品质：原材料法国进口，性能卓越；配件均采用专用模具定制生产，质量稳定；使用寿命可长达15年；有抗菌、防霉、抗静电等功能。

防凝露，无保温：充分利用织物材质透气率特性，通过整个管道壁纤维渗透冷气，在管壁外形成冷气层，使管壁内外无温差，彻底解决管道凝露问题，不需要保温。

重量轻、顶部荷载小，容易安装维护：MX织物风管系统重量轻，工厂标准化生产，成品到现场，无任何产品损耗，此系统采用滑轨悬挂系统，安装简单便捷。织物风管在冷库房间内悬挂，双排铝合金轨道在织物风管3点9点位置两排，织物风管直接挂到轨道中即可；安装便捷，施工工期短，对主体结构承重无负担，，因安装简单，保障施工人员的安全性。

美观高档：整个空气分布系统可完全进行个性化定制设计，有多种颜色可选择，可与任何室内格调环境保持和谐，简约而不简单。MX织物空气分布系统设计织物风管贴顶安装节约空间，整个空间保证制冷效果的同时，又给人一种简约高档的感觉。

送风均匀，人员舒适性高：由于此场所为常规空间，库内工作环境舒适度要求高，织物风管孔的大小和数量通过送风射程、风速要求、场所功能、设备压力等综合因素设计，通过渗透和整排孔口送风，气流覆盖面广、温度均匀、温差小，达到送风均匀，人员舒适性强，保证了整个冷库区快速达到温度要求，节省能耗。

专业的技术服务：提供专业设计、现场勘察、技术交流、系统生产、安装指导、运行维护、售后回访等系统化解决方案，能解决客户在产品任何环节遇到的难题；提供专业化现场安装指导！专业团队业务、技术人员线下拜访沟通，提供高质量服务体验；提供2年质保，15年使用寿命保证；

营销模式：渠道营销模式，国内设立一个总部，四大营销中心，服务于全国客户，各省均有MX销售代表，更好的为客户提供快捷便利的服务。
